用途
       常用于給水、排水、防汛等水利工程。

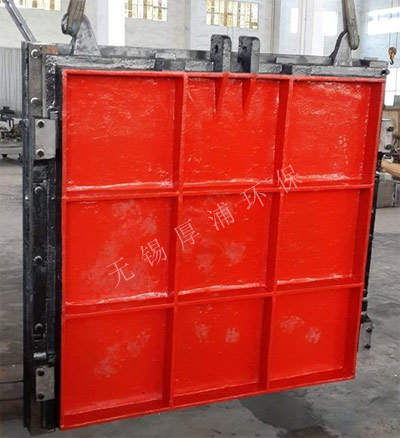

結構與特點
       本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點。

主要技術參數
       1、閘門應按圖示位置安裝、閘板設于迎水面；
       2、閘板壓向門框允許大壓力0.1MPa；
       3、閘板壓離門框允許大壓力0.02MPa；
       4、密封工作部位滲漏量不大于1.25L/min m。

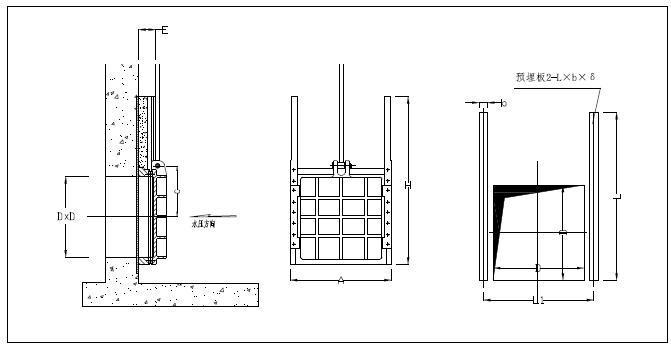

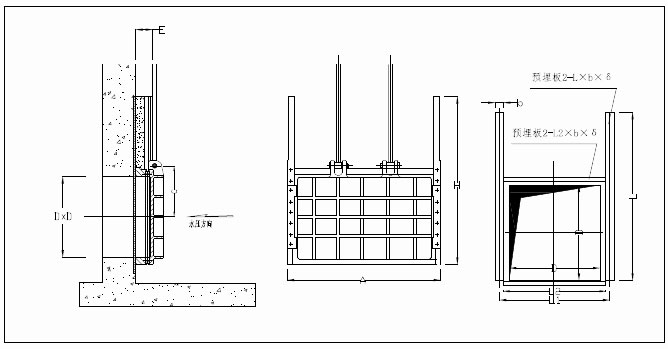

外形示意圖及安裝尺寸

型號規格	口徑	外形及安裝尺寸
	D×D	A	b	c	E	H	L	L1	δ
MZF-300	300×300	456	150	200	83	580	580	456	12
MZF-400	400×400	556	150	250	83	680	680	556	12
MZF-500	500×500	656	150	310	83	780	780	656	12
MZF-600	600×600	790	150	360	123	900	900	790	12
MZF-700	700×700	940	150	420	135	1000	1000	940	12
MZF-800	800×800	1010	150	470	150	1200	1200	1010	12
MZF-1000	1000×1000	1210	150	580	163	1700	1700	1210	12

安裝尺寸參數表

2600-5000
