旋轉式潷水器是一種機械設備，用來定期排出澄清水。它有很多優點，例如投資小、效率高、出水好等，因此在機械工業中有著較廣的應用。那么它還有哪些常識呢？設計與改進的關鍵方法是什么呢？下面我們就“旋轉式潷水器的基本常識與設計改進方法”來詳細了解下。
        1、旋轉式潷水器

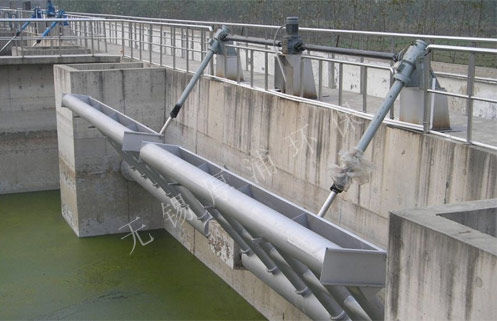

        潷水器按其結構形式可分為旋轉式、虹吸式、自浮式、簡易式等幾種。目前，應用較廣的多為旋轉式。旋轉式潷水器由潷水堰口、支管、干管、可進行360度旋轉的回轉支撐、滑動支撐、驅動裝置、自動控制裝置等組成。工作時在驅動裝置的作用下。
潷水堰口潷水器底部回轉支撐中間線為軸向下作變速圓周運動，在此過程中SBR反應池中的上清液將通過潷水堰口流入潷水支管、在經潷水干管排出。潷水工作完成后，潷水堰口以潷水器底部的回轉支撐中間線為軸現向上作勻速圓周運動，使?jié)呖谕Ｔ诖龣C(jī)，待進水、沉淀等工序完成后再進行下1次潷水過程。
        2、設計關鍵：
        當驅動裝置以定速度驅動碧水器堰口下降時，其堰口運行軌跡為圓周運動，隨著下降過程角度的變化，其圓周切線速度μ為勻速，而水平運行分速度（μ1）與垂直下行分速度（μ2）則是一組變量，且越接近水平位置時μ1越滿，則μ2越快。
        由于越接近潷水的zui低水位，也就越接近于池底部的泥區，因而，此時按工藝設計要求潷水器潷水速度應以緩慢為宜，否則，會將池底沉淀污泥翻起，與上清液以并排出，使出水水質受到嚴重破壞，故讓μ2為勻速是很重要的。
        根據工藝要求，潷水過程中，堰口要處于水平位置，以按設定的堰口負荷實現均勻潷水，然而由于旋轉式潷水器的制造工藝及安裝特點，對堰口水平位置的保障及調整是困難的。為解決這一問題，在總結以往的設計、制造、安裝及實際運行經驗的基礎上，增設了簡易可調堰口裝置，在實際運行中取得了良好的效果。
        3、改進設計
        原有推動裝置利用四輪滑道與斜齒輪的組合完成潷水過程，結構復雜，安裝不便，并且由于滑道部分露在外面，防腐等問題比較嚴重，現在采用這種電動推桿，就可以改變這種現象。
        電動推桿由驅動電機、聯軸器、蝸輪、蝸桿、減速齒輪、絲桿、銅螺母、導套、推桿、滑座、外殼、內調行程開關等零件組成，結構緊湊，動作靈活，平穩，安裝方便。
        電動機通過變速機構減速后，帶動一對絲桿螺母，把電機的旋轉運動變?yōu)橹本€運動，利用電機反正轉完成推拉動作，推力與拉力相等，如通過杠桿、搖臂或連桿等機構，可完成轉動、搖動等復雜運動。
